SEP16

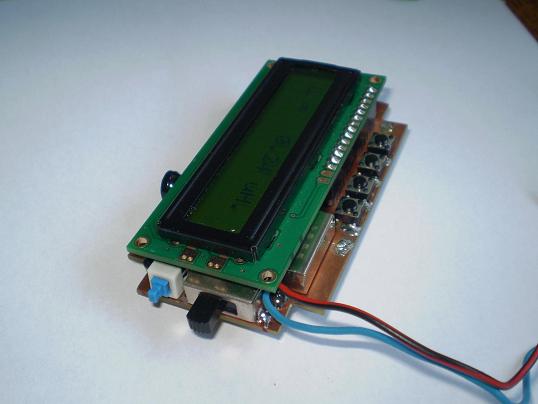

LC metar sa PIC16F628A i Li-Ion baterijom
LC metar je vrlo koristan instrument i nije loše imati ga u radionici kada treba izmjeriti kapacitet nekog kondenzatora ili induktivitet neke tek namotane zavojnice.

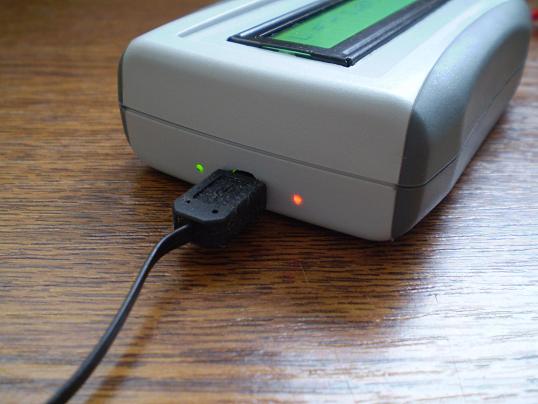

Umjesto da dizajniram/debugiram svoj metar odlučio sam da napravim popularni LC metar od Phil Rice-a koji provjereno radi, ali sa manjim modifikacijama. Uređaj se napaja iz Lithium-Ion baterije a na originalnu shemu su dodani još TPS61222 5V step-up konverter i MAX1811 punjač baterije.
