/Projekti/CC1101 RF modem + 250mW pojačalo

Ovdje je predstavljen RF primopredajni modul sa CC1101 od Texas Instruments-a i pojačalom izlazne snage MAX2233 od Maxim-IC-a. Ono što je zanimljivo ovdje jeste pojačalo koje pojačava RF signal na 250mW što omogućuje povećanje dometa. Neke od osnovnih karakteristika CC1101 chipa su:

- brzina prenosa podataka: 1.2 do 500 kbps
- frekvencija: 779-928 MHz
- izlazna snaga +10dBm, bez pojačala
- 2-FSK, GFSK, MSK, OOK i ASK modulacije
- moguće implementirati frequency hopping
- automatska provjera adrese, rad sa paketima, CRC provjera

modem

Poslije dodanog pojačala, originalna RF snaga od +10dBm (10mW) je pojačana na +24dBm (250mW ili 1/4W). Korišteno RF pojačalo MAX2233 je od Maxim-IC-a i na izlazu može dati 250mW uz napon napajanja 3,6V. Kako je na ploči korišten MAX8888 3,3V LDO, ta snaga je nešto (neznatno) manja.

Iako se na modemu sve napaja sa 3,3V, cijela elektronika je kompatibilna sa 5V TTL naponskim nivoima što je omogućio MAX3377 ili MAX3378 a napajanje modema je omogućio pomenuti MAX8888 LDO.

Test

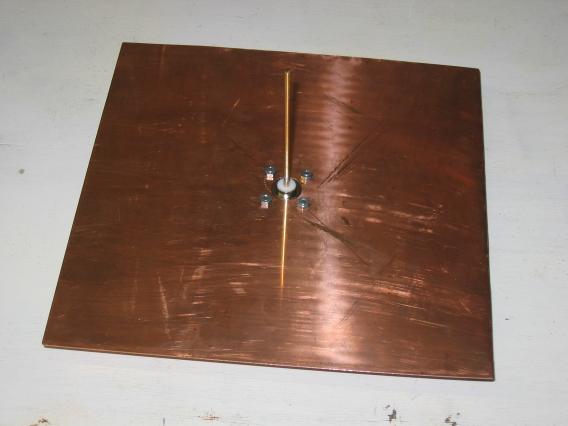

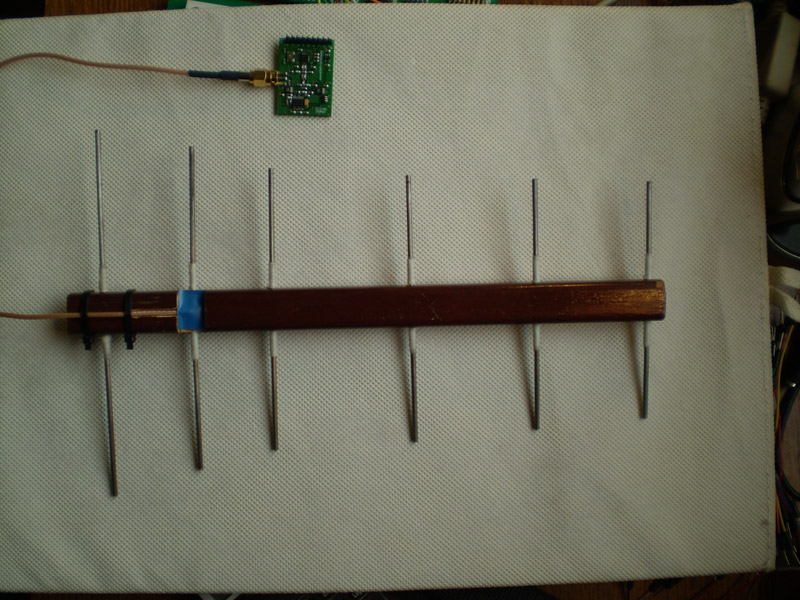

Za testiranje korištene su dvije antene i dva modema. Za predajnu stranu je korištena antena sa kružnim zračenjem (monopol) za GSM 900MHz, a za prijemnu stranu je korištena usmjerena jagica (yagi) koja je napravljena takođe za GSM 900MHz. Detalje pomenutih antena možete vidjeti na linkovima: monopol i yagi.

monopole900mhz yagiantenna900MHz

Domet koji je postignut u ovom kratkom testu je preko 1km a test lokaciju možete vidjeti na mapi: Lokacija predajnika, i lokacija prijemnika. Veoma zanimljiv podatak jeste da je na prijemnoj strani signal priman i bez antene!
Za testiranje je korišten ATmega16 mikrokontroler a source-code za testiranje modema je u RAR arhivi za download.

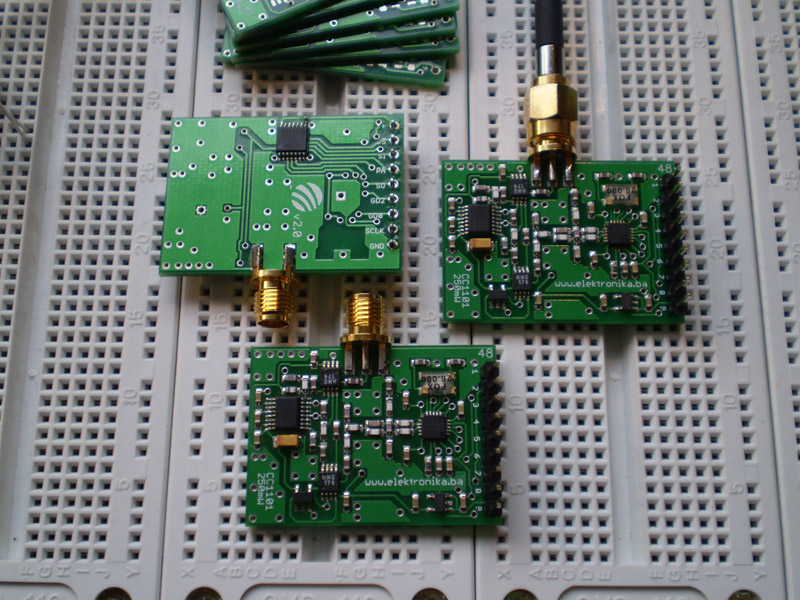

3pcs

Dijelovi
Svi kondenzatori = eBay shop
Svi otpornici = eBay shop
Svi induktori = Vishay samples
Q1 26MHz kristal = FOX crystals samples
SMA connector = SparkFun
CC1101 modem = Texas Instruments samples
SN74LVC1G04 inverter = Texas Instruments samples
MAX2233 RF pojačalo = MAXIM-IC samples
MAX8888 3v3 LDO = MAXIM-IC samples
MAX3377/MAX3378 koverter = MAXIM-IC samples
HMC174MS8 = rfcandy
Pločica je rađena u BatchPCB. Ukoliko želite naručiti sebi pločicu, možete na BatchPCB jednostavno uploadovati moje Gerber fajlove koji su RAR-ovani u arhivi za download.

Lemljenje komponenti
Vjerovatno mislite da je ovakvu pločicu teško ili nemoguće zalemiti u svojoj radionici. Ovaj modem koji vidite, nisam pipnuo sa lemilicom, niti sa puhaljkom (duvaljkom/lemilicom na topli zrak). Sve je zalemljeno na kućnoj pegli! Pegla je očigledno dovoljna (200 stepeni C) da se pasta (kalaj) totalno otopi i sve fino spoji zajedno. Umjesto pegle možete koristiti gril, a to pogledajte na ovom linku.

Autor (poslao): Trax

Broj download-a: 7,256

Ocjena: (2.95, glasova 3824)

Glasaj:

Datum: 02-04-2009

English version of this page: CC1101 RF modem + 250mW amplifier
