LEMNA STANICA SA ATMEGA8

[Khaderah]

Staru verziju na koju sam nakačio stari model weller PTC-a koji nije radio , tek kad sam nabavio PES51 novije generacija stvar je proradila. Ne rade svi Ptc s ovom stanicom
vidi po forumu

Soldering Iron Driver is a HW/SW project to controll cheaply available soldering iron handpieces allowing user to have a professional level soldering station for the cost of a handle and few readily available parts.

SID is tested with
- HAKKO 907 handpiece cca 13 USD
- HAKKO 908 handpiece
- QUICK 907A handpiece (HAKKO klon, different characteristics of the sensor)
- GORDAK handpiece (HAKKO klon, different characteristics of the sensor)
- ATTEN handpiece (HAKKO klon, different characteristics of the sensor)
- NONAME HAKKO klon (identical RTD characteristics)
- SOLOMON SL 10
- SOLOMON HQ 10
- SOLOMON HQ 30
- WELLER PES-51 cca 38-58 USD


linkovi su da topic "Lemna stanica sa Atmega8" ne zamjenimo "L.S. sa PIC-om"

[Gromit]

OK, neću te više zaje**, malo sam gledo cijene, mislim da mi se ne isplati radit sa PIC18, najvjerojatnije ću uzet neki DC (ne AC kako sam prvo reko) PWM, 3Amp valjda dosta i gotovo.To mi ionako nije za glavnu stanicu za lemljenje, imam ih ja, ovo je za nešta drugo, ručka od Gordaka, grijač od Pacea, senzor od Iskre, kabel od Wellera...
Ali, kladio bih se da, barem ova verzija sa Atmegom sa 3 LED displaya, može sa minimalnim preinakama radit i sa PTCima!

Usput, ovaj tvoj "stari model Weller PTC-a", jel se sjećaš koliki je imao otpor (PTC mislim)?

[Khaderah]

Provjerim pa javim, vidio ga neki dan u kutiji, samo se moram sjetiti u kojoj

uvijek možeš kupiti

http://www.ebay.com/itm/Soldering-Stati ... 1e6995a7b8
(punjač mu je sigurno ostao od neispravnog Acera )

http://www.youtube.com/watch?v=uE3D2mXh ... detailpage

[Gromit]

40 dolarčića, a ja odustajem od PIC-a, za koji mislim da je puno bolji projekt nego sa Atmegom btw., jer mi je preskup (oko 6 dolara)+ostatak djelova možda 10-15$
Imao sam i ja jednu staru Wellericu sa regulacijom, ali njen senzor mi je totalno neshvatljiv - pokazuje u hladnom stanju oko 750 kilooma! I sa takvim senzorom radi normalno!

[bob4]

Vezano za otporni senzor; kaže rus:
"похоже, это терморезистор, а не термопара ; соотв. подключите чуть по-другому и все заработает"

[Gromit]

A koji Rus to kaže? Jel vezano za Atmegu?
Evo prijevoda, na engleski, naravno:
"it seems to be a thermistor, not a thermocouple, respectively. Connect a little differently and it will work"
hrvatski:
"čini se da je termistor, ne termopar, respektivno. Spojite malo drugačije i to će raditi" (google-translate)

Ako je vezano za Atmegu, pogotovo onaj regulator sa LCD, pa daj reci gdje si to našo (očito govoriš ruski )!
Išćupano je iz konteksta pa nije baš najjasnije...

EDIT: termistor može bit i NTC i PTC...

[Khaderah]

To ti je odavde sa foruma

http://radiokot.ru/lab/controller/32/

http://www.radiokot.ru/lab/controller/10/


Baci pogled:
http://radiokot.ru/forum/viewtopic.php? ... start=2252
http://radiokot.ru/forum/viewtopic.php? ... start=3500

[Gromit]

Bacio sam pogled.
Trebat će mi malčice više vremena da sve proučim...

Meni je sad veći misterij otkuda bob4, Khaderah tako lagano izvlaće te stranice, i još iz njih citate vade!?
Pa da ste Rusi po rođenju ne bi mogli tak brzo to sve pofatat

Svaka čast, nemam šta reč!

[Khaderah]

http://c2.at.ua/load/pic/labolatornyj_p ... /12-1-0-31

Combo PIC & ATiny2313

[Khaderah]

Napomena s ugrađenim ispravljačem

[Gromit]

Pa stvarno, ti Rusi (i Ukrajinci itd.) si stvarno daju truda oko svega! Oko svake sitnice cijelu znanost naprave ! Šteta šta su zbog krivog poretka ostali, i još uvijek u dobroj mjeri jesu, lagano postrance "mainstreama" (Amera, Engleza, nas ...)! I ne samo u elektronici!

[GeoMereni]

Učinio sam soldering station sa ATMEGA8 i tri znamenke LED i mogu reći da radi super, hvala svima koji su doprinijeli / ih poboljšati.
Ja sam nacrtao svoju ožičenje u skladu s vašim željama / moje potrebe, može se vidjeti ovdje http://www.elforum.ro/download/file.php ... &mode=view.
Ja montirana ISKLJUČITE između pin 1 (resetiranje) ATmega8, ali nakon što sam instalirao izvlačenje-up otpornik između 5 VDC i Pin 1.
Možete dodati soft tipku OFF na jednom od igle besplatno (1, 16, 23) ?
Nažalost za "Moj hrvatski jezik" Ja sam iz Rumunjske, ne govore hrvatski.

[Gromit]

@GeoMereni:
1) Dobrodošao na forum!

2) Tvoj hrvatski je ODLIČAN, potpuno je razumljiv! Iako, uvijek možeš i na engleskom pisat.

3) Čini se da tvoj link ne radi!? Ili je to samo kod mene?

Pozdrav!

[Khaderah]

Da bi vidio link moraš biti registriran na http://www.elforum.ro
al, da se ne zamaraš

[Gromit]

Hvala lijepa Khaderah !

[GeoMereni]

Hvala za povratne informacije.
Nažalost, ne engleski nije moj forte.
Nadam se nositi s Google Translate.
Priloži neke slike:

Cablaje Statie de Lipit cu Atmega8 si Afisaj LED.jpg (23.38 KiB) Viewed 8618 times



Postoji toliko kvalitetne fotografije, vidim da ovaj forum ne prihvaća nego 400x 400 piksela.
Za prikaz vezu morate imati račun, žao mi je.

Postskriptum
Hvala drug @Khaderah za pričvršćivanje, vidio sam elforum

Nisam mogao stvoriti račun s istim imenom "GEOMAR", kaže da je "zauzet" već.

[Khaderah]

Dobro došao na forum GEOMAR (GeoMereni) !

Google Translate će zadovoljiti

Pozdrav!

[GeoMereni]

Dobro došao na forum GEOMAR (GeoMereni) !

Google Translate će zadovoljiti

Pozdrav!

Hvala na čestitkama.

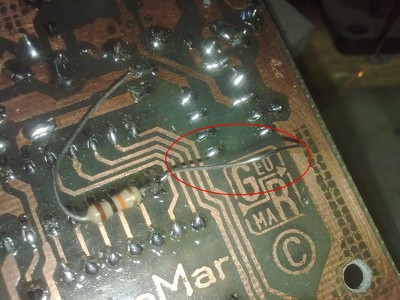

Trenutno mi je improvizirana OFF tipku.

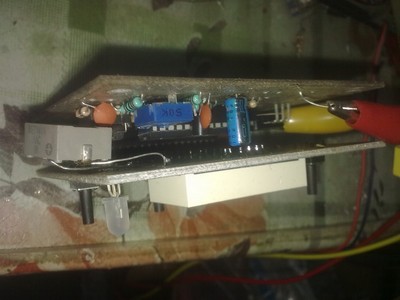

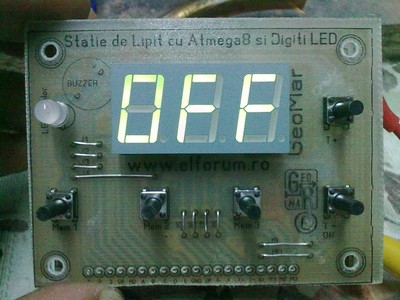

i još neke slike




[GeoMereni]

Uspjeli smo da su žice i kotačić "Off" i jedan oscilator za cvrčaka, može se koristiti kao jednostavni oscilator cvrčaka bez uključujući u njega, oporavio od PC matične ploče za primjer.

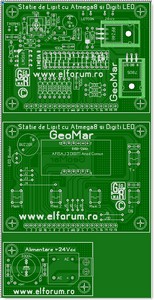

Ožičenje u PDF formatu 1:1

Cablaj Statie de Lipit cu Atmega8 si Digiti LED.rar

(42.54 KiB) Downloaded 487 times

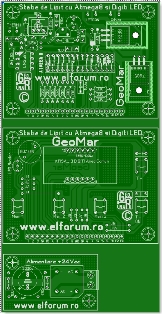

Sitotisak PDF formatu 1:1

Silkscreen Statie de Lipit cu Atmega8 si Digiti LED.rar

(85.12 KiB) Downloaded 463 times

Shema koristi za oscilator cvrčaka.


[[eDo]]

Dobro si ti to skockao Svaka cast i pohvale na PCB-u
