Zener tester

Postby alsatpv » 23-10-2013, 15:24

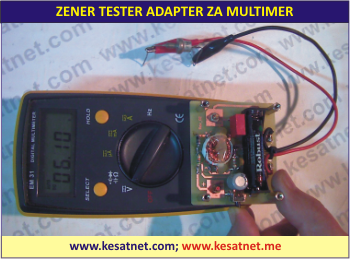

Svaki elektroničar zna koliko je nekad važno među skinutim zener diodama ili zener diodama kojima je izbrisana oznaka pronaći onu ispravnu i pravu. Iako uređaj za ispitivanje zener dioda rijetko zatreba, poželjno ga je imati u svom elektroničarskom kutku. Ovdje je obrađen veoma jednostavan i jeftin uređaj za ispitivanje zener dioda koji ima automomno napajanje i može se koristiti kao adapter za bilo koji digitalni multimetar u opsegu od 200VDC. Za ovaj zener tester karakteristično je to što je za njegovo napajanje dovoljna samo jedna alkalna baterija od 1,5V koja može dugo trajati jer se napajanje aktivira taster prekidačem samo kada se testira zener dioda. Ovo je veoma važno jer većina testera za zener diode koristi bateriju od 9V ili se za napajanje koristi poseban ispravljač što znatno utiče na jednostavno i brzo korišćenje.

http://kesatnet.me/mne/?p=801

alsatpv

Posts: 43
Joined: 04-06-2010, 14:43

Re: Zener tester


Re: Zener tester

Postby Resistor » 23-10-2013, 16:09

Super, zanima me dali namjeravate staviti nacrt pločice bez komponenti za printanje na foliju
da se ne mučim crtati. :wink:
Don't turn it on - take it apart!
User avatar
Resistor

Posts: 94
Joined: 19-08-2010, 07:15
Location: Hrvatska Čakovec

Re: Zener tester

Postby Kurijera2000 » 23-10-2013, 17:37

Odlična vam je stranica! :D
Sta rec?
