PSU 0-30V/3A Sa reg. napona i struje!

Postby Prototype » 14-11-2019, 08:42

Kao primer, uputstvo za rad i razumevanje sam koristio sajt (blog) :
https://www.qsl.net/z33t/dc_0-30v_0-3A_eng.html

Svoju plocicu spakovao sam, samo za indikaciju i elektroniku koristim jos jedan trafo koji ima kolo 7812 i 5 izlaza. Ostalo je sve isto osim razlike u hladjenju.

Ostalo je da radim na detaljima.

Trafo torus 25VAac / 4A / 100VA
Trafo za elektroniku: 12V/0.5A /// Stabilisani napon sa koga dovodim struju za LED Display, LED zelenu indikaciju za ON/OFF, i za ventilator na hladnjaku, ostavio sam jos jednu vezu!

Sto se stabilnosti tice Torusnog trafoa na izlazu. Osciloskop pokazuje pravu cistu (sto bi ja rekao mrtvu liniju).

Za grejanje hladjenje unutar kucista je potrebno sa leve strane bocno od torusa izburgijati rupe kako bi mogla da se ostvari promaja. Eventualno cu da ubacim jos jedan ventilator koji ce da izvlaci vazduh iz kucista ali nije neophodno.

Vrlo precizna regulacija struje i napona. Nadam se da cu uskoro kupiti viseobrtne potenciometre i sa njima raditi sto bi ja mislim olaksalo posao jer sa ovima nabadam vrednosti.

Jedini problem je CC LED. Tacnije kada se postigne Constant Current LED dioda vrlo malo blicne , skoro nevidljivo. Pise da je za to zaduzen tranzistor (jedino da stavim neki drugi ali koji?) Ako neko moze da mi pomogne oko ovoga bio bih mu zahvalan! (Sta bi bilo kada bih stavio diodu od 5mm, a ne ovu od 3mm koja stoji?)

Time i zavrsavam kompletan uredjaj! Sad sa tim CC je malo kljakav! :)

Ostale elemente necu da navodim jer su identicni (manje vise) kao na linku koji sam postavio gore!

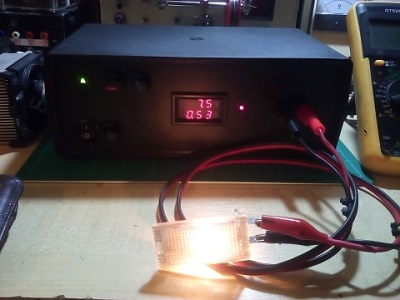

Evo mojih slika:
Attachments
Prototype

Posts: 65
Joined: 12-10-2019, 16:49

Re: PSU 0-30V/3A Sa reg. napona i struje!


Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby Prototype » 17-11-2019, 01:19

Posle malo detaljnije analize od nekoliko dana i koliko ja to mogu dobro da uradim. Mogu da kazem da je uredjaj NEISPRAVAN budete li koristili hladnjak slican mom.

Sa takvim hladnjakom stvara se disipacija na njemu od otprilike 55C', i to na 5V/1A. Za vecu struju mora veci hladnjak.

Takodje radi i na 12V/2A bez problema, i navise sa naponom. Sve ispod 12V sto se tice stabilnosti i izdrzljivosti je vrlo sumljivo i nepouzdano zbog javljanja velike toplote na 2A!

Proba da dobijem najvecu disipaciju 1V/3A = crko tranzistor!

Hvala sto komentarisete. :)
Prototype

Posts: 65
Joined: 12-10-2019, 16:49

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby tandrkalo » 17-11-2019, 12:14

Ima li ventilator na tom hladnjaku? Ne vidim bas najbolje na slici...
I da li si koristio pastu izmedju tranzistora i hladnjaka?
User avatar
tandrkalo

Posts: 319
Joined: 18-01-2013, 00:06
Location: Srbobran

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby Prototype » 17-11-2019, 19:05

tandrkalo wrote:Ima li ventilator na tom hladnjaku? Ne vidim bas najbolje na slici...
I da li si koristio pastu izmedju tranzistora i hladnjaka?


Pasta, liskun tranzistor.

Iza hladnjaka je ventilator koji direktno duva unutra (sada su mu vertikalno rebra), izbusio sam rupe, gore, desno i dole!

Kada je ventilator namesten da izduvava, javlja se veca temperatura.

Realno radi uredjaj i na 5V/2A, ali se dosta greje. Hteo sam da vidim koliko moze da se izvuce iz hladnjaka od procesora jer ih imam tridesetak. Zakljucak je da je 1A sigurica, stose tice disipacije, toplote, snage, rada. 2A koristim ali ne bih smeo da pokusam 1V/2A, mislim da bi izgoreo tr.

Prikljucim neki keramicki otpornik i namestim na neku vrednost i tako ga ostavim po jedan sat ili duze ili krace zavisi koja je vrednost.

Sto se tice 3A, moze da se radi ali je rizicno. Izgoreo sam jedan tranzistor kada sam hteo da ga najvise ugrejem odnosno, 1V/3A, posle manje od 20sec je riknuo!

Sada posle nekih promena ga arcim jos ali vidim da cu opet morati nesto da menjam. Tacnije razmisljam o jos jednom ventilatoru koji bi izvlacio topao vazdu ali da stoji iznad samog hladnjaka ili u skroz drugom kraju, npr iznad torusa. Ne znam sta bi dalo bolje rezultate?
Prototype

Posts: 65
Joined: 12-10-2019, 16:49

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby bob4 » 17-11-2019, 20:11

(35-5)x2=60W disipacije na tranzistoru. Zato smo mi nekad u takovoj shemi stavljali i tri komada 2N3055. :wink:
A 5V i 3A će biti 90W disipacije :ohno: :ohno:
User avatar
bob4

Posts: 2517
Joined: 31-01-2010, 16:12
Location: Kutina

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby dinistor » 17-11-2019, 20:28

Oo sredio si ga odlicno e sad kad ventilator duva on malo susi elektrolite ali nije strasno danas ni su skupi toliko terace ovo cudo. Al dobro kad povuces tri ampera ima da greje taj hladnjak posto nemas veci ni je los i ovaj ja nikada nestavljam ventilatore nikada ne stedim na hladnjak preuvelicavam a i skupo sam platio hladnjake. Sagradio sam nekoliko pojacala. Al neka tera ovo samo polako nije bas ovo da sad nonstop vuces tri ampera ili vise pazi ako ne kad si u mogucnosti ce da sredis malo hladjenje. Inace super si ga skockao
dinistor

Posts: 10
Joined: 26-06-2017, 21:19

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby Prototype » 17-11-2019, 21:44

bob4 wrote:(35-5)x2=60W disipacije na tranzistoru. Zato smo mi nekad u takovoj shemi stavljali i tri komada 2N3055. :wink:
A 5V i 3A će biti 90W disipacije :ohno: :ohno:


Sve to znam. Stavicu i ja bar jos jedan!
Prototype

Posts: 65
Joined: 12-10-2019, 16:49

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby Prototype » 17-11-2019, 21:48

dinistor wrote:Oo sredio si ga odlicno e sad kad ventilator duva on malo susi elektrolite ali nije strasno danas ni su skupi toliko terace ovo cudo. Al dobro kad povuces tri ampera ima da greje taj hladnjak posto nemas veci ni je los i ovaj ja nikada nestavljam ventilatore nikada ne stedim na hladnjak preuvelicavam a i skupo sam platio hladnjake. Sagradio sam nekoliko pojacala. Al neka tera ovo samo polako nije bas ovo da sad nonstop vuces tri ampera ili vise pazi ako ne kad si u mogucnosti ce da sredis malo hladjenje. Inace super si ga skockao


Hvala puno. Jeste hladjenje najveci problem. Stvar je u tome da sam hteo da ispitam sta mogu sa njima. Kupicu dobar hladnjak i sa ventilatorom, ja pa volim kada cujem da duva. I najverovatnije jos jedan ili mozda ukupno tri tranzistora, zavisi od hladnjaka.

Hvala jos jednom! Jos uvek ga sredjujem i preradjujem. Treba da dobije i masku na frontu, tek ce tad da zalici. Samo da dobro radi i da me ne izda. Ali kad pogledas, kod kineza je ta plocka 5e, nije skupo, ne racunajuci ostale elemente. Samo da tera!

Srdacan pozdrav, Aleksandar!
Prototype

Posts: 65
Joined: 12-10-2019, 16:49

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby Prototype » 17-11-2019, 22:01

Da li je u redu, staviti dva ista tranzistora, na dva ista hladnjaka ali da hladnjaci budu odvojeni jedan od drugog?
Prototype

Posts: 65
Joined: 12-10-2019, 16:49

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby Prototype » 17-11-2019, 22:09

Prototype wrote:
bob4 wrote:(35-5)x2=60W disipacije na tranzistoru. Zato smo mi nekad u takovoj shemi stavljali i tri komada 2N3055. :wink:
A 5V i 3A će biti 90W disipacije :ohno: :ohno:


Sve to znam. Stavicu i ja bar jos jedan!

31.5V mi je izlazni napon, nije 35V. Nista bitno samo detaljisem! :)
Prototype

Posts: 65
Joined: 12-10-2019, 16:49

Re: Re: PSU 0-30V/3A Sa reg. napona i struje!


Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby bob4 » 17-11-2019, 22:24

Tih 31,5V je mjereno na prazno; ili pod opterećenjem. ? Da li je to čisto DC ili ? Koliki elko je iza gretza ?
User avatar
bob4

Posts: 2517
Joined: 31-01-2010, 16:12
Location: Kutina

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby Prototype » 17-11-2019, 22:29

bob4 wrote:Tih 31,5V je mjereno na prazno; ili pod opterećenjem. ? Da li je to čisto DC ili ? Koliki elko je iza gretza ?



Ulaz iz trafoa daje 31.5V posle 3300uF/50V daje 31.5V i isto toliko i na izlazu!

Mereno je i pod opterecenjem!
Prototype

Posts: 65
Joined: 12-10-2019, 16:49

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby bob4 » 17-11-2019, 22:35

Na početku si napisao da je trafo 25V....onda bi poslije gretza i uz elektrolisti kondenzator trebalo biti više od tih 31,5....nešto tu neštima :?
Probaj izmjeriti na tom elektrolitskom kondenzatoru koliki je izmjenični napon
User avatar
bob4

Posts: 2517
Joined: 31-01-2010, 16:12
Location: Kutina

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby Prototype » 17-11-2019, 23:01

bob4 wrote:Na početku si napisao da je trafo 25V....onda bi poslije gretza i uz elektrolisti kondenzator trebalo biti više od tih 31,5....nešto tu neštima :?
Probaj izmjeriti na tom elektrolitskom kondenzatoru koliki je izmjenični napon



Pa pazi on je kupljen kao 24V, ali ima 25 x 1.41 = 35V - 3V grec = 32V, fali mi negde 0,5V. Hm... :)

Jel to mnogo nesto strasno? Citao sam ali ne mogu da nadjem kao jedan lik opisuje ovo kolo. Kaze da nije tacno i da daje vise od 3A, ako se ne varam pominjao je i 4,8A, mozda gresim. Onda je sam napravio semu i prepravio sve elemente, ali nikako vise da nadjem to! Upravo veceras i pokusavam da nadjem!

Onako od oka, da li je hladnjak koji stoji gore u prvom linku, link sa koji sam ja kao koristio za ispomoc, dovoljan za skoro 100W disipacije.

Imam jedan koji ima za dva rebra manje, pa ako bi na njemu stavio dva, mozda cak i 2n3055 jer se verovatno manje greju od D1047, mogao da dobijem bolje rezultate nego sa ovim sad hladnjakom iz PC racunara?

Ako je za tih 0.5 presudno, a ja mislim da nije, stavio sam umesto 0.25, otpornik od 1W. To je otpornik cini mi se R1 82R je u pitanju.
Prototype

Posts: 65
Joined: 12-10-2019, 16:49

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby bob4 » 17-11-2019, 23:14

Po meni je bolje staviti tri tranzistora u paralelu sa dodatnim emiterskim otporima ( progooglaj malo paralelni spoj izlaznih tranzistora)
I nije najvjerojatnije 3V pad na gretzu (dvije diode su u igri; znači 1V ukupno)
User avatar
bob4

Posts: 2517
Joined: 31-01-2010, 16:12
Location: Kutina

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby Prototype » 18-11-2019, 00:07

bob4 wrote:Po meni je bolje staviti tri tranzistora u paralelu sa dodatnim emiterskim otporima ( progooglaj malo paralelni spoj izlaznih tranzistora)
I nije najvjerojatnije 3V pad na gretzu (dvije diode su u igri; znači 1V ukupno)


Da, da, sigurno stavljam jos koji tranzistor i emiterske otpornike. Dobio sam i nacrtanu semu. :) Hvala coveku!

Gretz ima 4 diode 1N5402. One od 3 ampera silicijumske, najobicnije. Valjda po 0.7v pad napona po diodi, tako sam ja doso do 3V.
Prototype

Posts: 65
Joined: 12-10-2019, 16:49

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby bob4 » 18-11-2019, 06:49

Jutro, hehe, struja prolazi kroz dvije diode u vremenu 25 msec, pa kroz druge dvije iducih 25 msec
User avatar
bob4

Posts: 2517
Joined: 31-01-2010, 16:12
Location: Kutina

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby pedja089 » 18-11-2019, 10:25

I sacu ja da kazem da struja ne prolazi svih 25mS ako ima pravilno dimenzionisan kondezator posle greca :D
Pa nek neko kaze da nije tako :azdaja:
User avatar
pedja089

Posts: 7582
Joined: 20-02-2007, 14:50
Location: Beočin -Srbija

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby bob4 » 18-11-2019, 14:02

:lol: :lol:
User avatar
bob4

Posts: 2517
Joined: 31-01-2010, 16:12
Location: Kutina

Re: PSU 0-30V/3A Sa reg. napona i struje!

Postby pedja089 » 18-11-2019, 15:40

Uf, cekaj kako bre 25mS poluperioda...
Spetljali smo se svi...
50Hz je 20mS poriod, 10ms polupriod... Da se vratimo u osnovnu skolu :azdaja:
User avatar
pedja089

Posts: 7582
Joined: 20-02-2007, 14:50
Location: Beočin -Srbija
