USB RFID čitač za lijene

Kada neko zatraži RFID čitač koji se spaja na PC bilo bi super da se on i napaja i komunicira preko USB porta. Da nebi pravili serial-usb konverter možemo ga jednostavno kupiti i na njega dodati naš RFID čitač.

RFID moduli koji se mogu kupiti uglavnom koriste serijsku komunikaciju sa TTL nivoima i napajaju se sa 5V. Kako nam kupovni serial-usb konverter nudi serial port sa UART naponskim nivoima potreban nam je i MAX232 da te signale spušta na 5V i diže sa 5V na UART nivoe od strane čitača. Ovo se može vrlo lako zaobići kao što možete vidjeti dalje u tekstu.

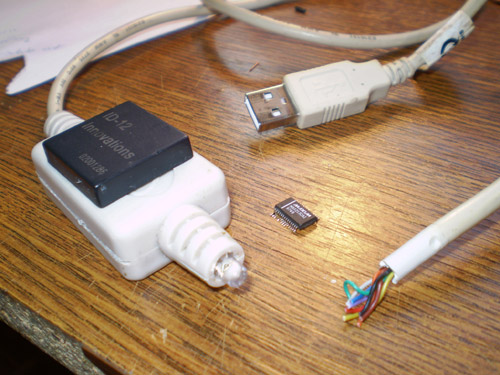

Prvi korak je otvoriti serial-usb konverter. To se može uraditi skalpelom a najbolje je prepilati jednu ili dvije strane na mjestu gdje je spoj i otvoriti kutijicu. Nakon toga možemo, a nemoramo, odlemiti već postojeći TTL-UART naponski konverter koji je u ovom slučaju MAX213.

MAX213

On nam više nije potreban u konverteru.

Nakon toga, treba izbušiti rupice za RFID čitač. U ovom slučaju je korišten ID-12 125kHz reader.

usbrfid1

Slijedeće što treba uraditi jeste locirati RX pin na serial-usb chipu koji je u većini slučajeva Prolific PL2303.

PL2303pinout

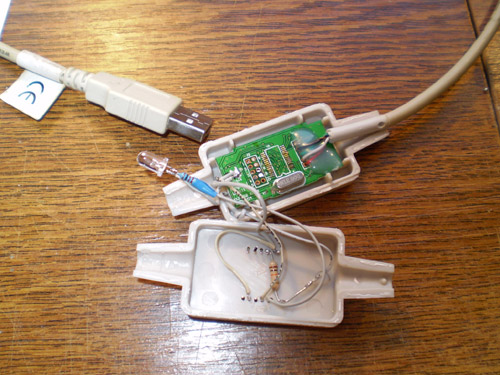

Na pin 5 treba spojiti "Data out" pin od RFID readera. Pored toga potrebno je spojiti GND čitača sa masom konvertera (usb porta, obično crna žica), napajanje RFID čitaču (+5V) dovesti takođe sa USB konektora (obično crvena žica).

usbrfid3

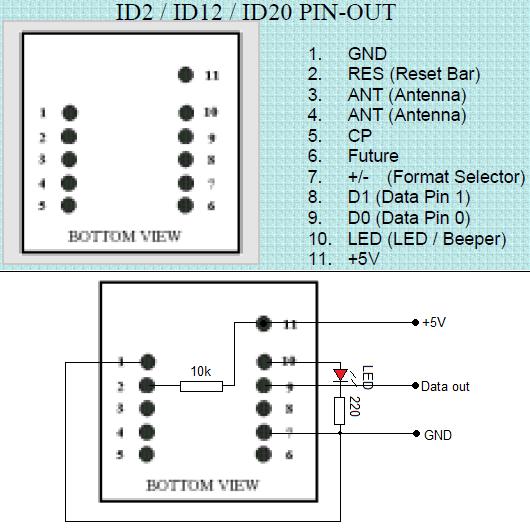

Po želji se može izvesti i LED koja blinka kada se RFID kartica pročita što će popuniti rupu od kabla sa DB-9 konektorom kojeg smo uklonili. Shema po kojoj je RFID reader spajan je data na slici:

schematics
Shema spajanja
