/El.sheme/Uređaji za napajanje/Napajanje 3-30V 2,5A

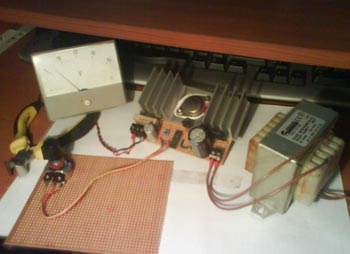

regnaponaimg1

R1 = 560R 1/4W
C1 = 100nF
R2 = 1,2 K 1/4W
C2 = 2200uF 35-40V
R3 = 3,9 K 1/4W
C3 = 100 pF R4 = 15K 1/4W
C4 = 100uF/ 35V
R5 = 0,15R 5W
D = B40 C3300/2200, 3A rectifier bridge
P1 = 10K potesiometer
TR1 = BD 135
IC = LM723

TR2 = 2N3055
