PICkit2 Clone

[macobt]

I jas sam razgledao svi clone varijante,sam odlucio da ga napravim od jedan forumas koje zove Suky i negova varijanta je sa izborom za izlaznog napona prema PIC koji programiramo,bira se 3.3V ili 5 volts.

[[eDo]]

podeli link semu i pcb sa ostatkom ekipe

[[eDo]]

http://www.infopic.comlu.com/joomla/ind ... &Itemid=81" onclick="window.open(this.href);return false;

Verzija sa podrshkom za 3,3V

[frwgrg]

Ja sam kupio programator viz kelco.rs... I nemogu se nista pozaliti, s obzirom da se nerazumem bas u te stvari. Samo je bzvz, sto sad moram praviti jos jednu plocu, na kojoj ce biti programator za programiranje, i koji ce se vezivati kavblom za ovaj. Ali dobro... sigurno nije los programator, cim ima tolko delova.......

[[eDo]]

Nije bash lepo formulisana ova recenica ali sam nekako shvatio shta zelish da kazesh. Programator je razvijen da programira direktno na PCB-u koji razvijash tako da ti ta druga ploca koju pominjesh nije potrebna. Ovaj programator ima lepo ime ICSP shto govori o njegovoj upotrebi, lako na shtampi projekta koji radish napravish konektor od PIC-a do programatora gde samo ubodesh ovaj programator i to je to. Moguca je i primena kako je ti navodish a to je da se napravi josh jedna ploca gde ce da budu socket-i raznih PIC-a ali je to po meni bespotrebno kad vec imash mogucnost da programirash direktno bez vadjenja i stavljanja PIC-a i kasniji upgrade-ovi software su lakshi. Ovaj pic2kit clone ima izostavljenu funkciju programiranja bez racunara koji originalni ima mada je po meni ta funkcija suvishna...Trenutno meni i dalje sve potrebe zadovoljava i AllPIC Programator...

[frwgrg]

funkciju programiranja bez racunara
jel to ona funkcija, programer to go?
A znaci moze kao direktno da one pinove prikljucim na pic koji se nalazi na nekom drugom uredjaju.
Glupo mi je to, lakse mi je da samo izvadim pic i da ga utaknem u programator (i ovako koristim podnozja za ic kola da ih nebi pregrejao). A nisam praviuo plocicu sa raznim podnozjima za ic, nego sam napravio mini plocicu, koja visi na programatoru i ima mesta samo za 8 pin mikrokontroler. Sto je meni dosta, jer neradim sa >8 pinova.
I meni bi sve potrebe izvrsavao all pic preogrmator, ali ko ce sastaviti sve te komponente, i napraviti pcb...
Ipak je ovaj moj u kit kompletu, gde je sve oznaceno, obelezeno, date sve potrebne komponente, i pcb je profi.

[frwgrg]

E jebem ti programer, kako da spijom pic sa programerom preko onog icsp ? spojio sam zice prema shemi, ali nece da ocita, pise on device detected, jel treba jos neso da se tu ubaci?

[frwgrg]

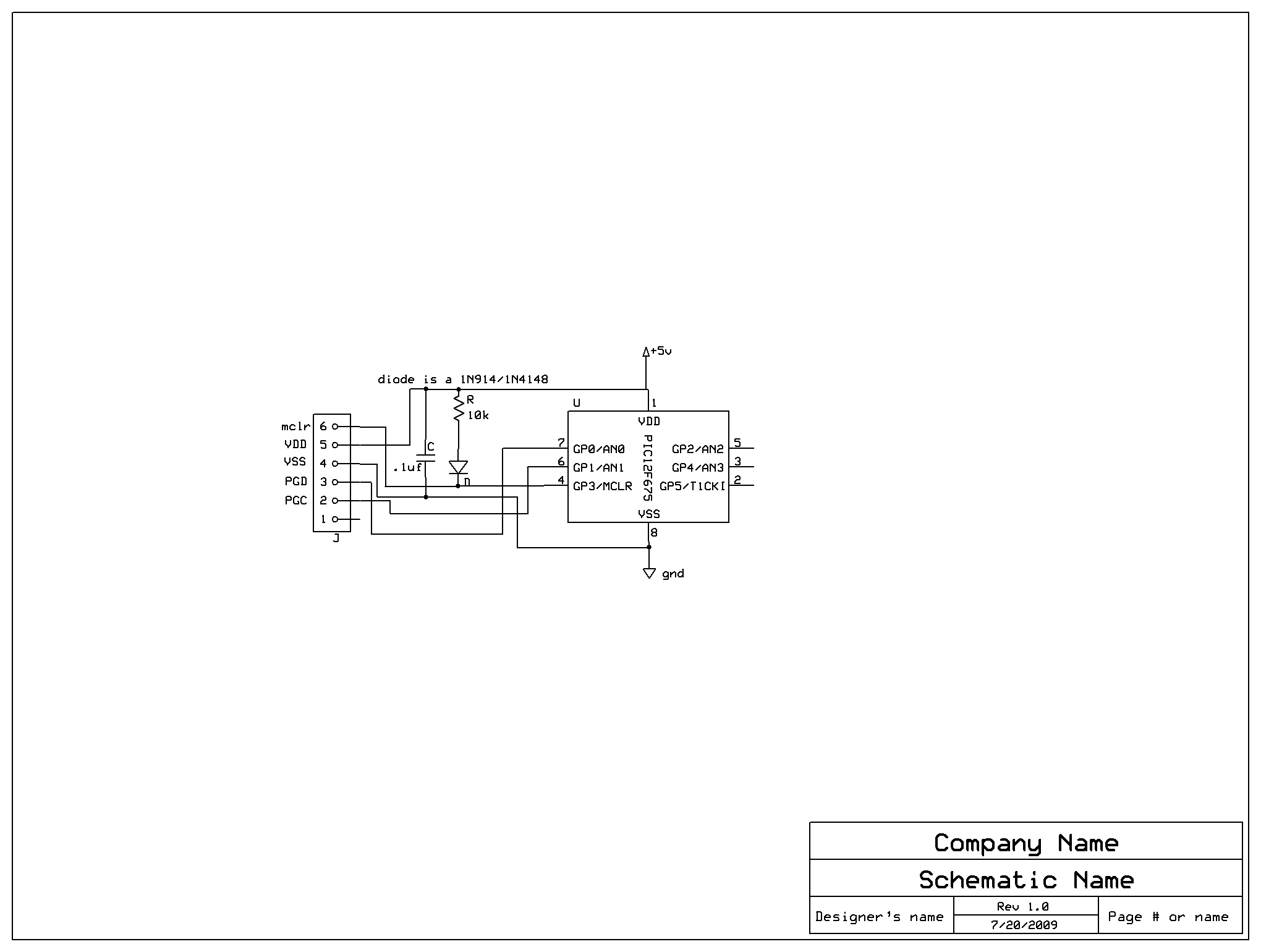

probao sam i sa ovom shemom, ali opet nista

http://www.electro-tech-online.com/atta ... 12f675.png

[frwgrg]

E da nisam poceo da pravim onaj jednostavni programator, nebi shvatio da sam pomesao brojeve pinova..... sad je sve u redu.....

[[eDo]]

Poceo i ja...

http://img840.imageshack.us/i/img1506tb.jpg/" onclick="window.open(this.href);return false;

http://img444.imageshack.us/i/img1500u.jpg/" onclick="window.open(this.href);return false;

http://img411.imageshack.us/i/img1501sq.jpg/" onclick="window.open(this.href);return false;

http://img195.imageshack.us/i/img1504de.jpg/" onclick="window.open(this.href);return false;

Bacite komentar za plocicu jedan deo delova stize iz Beograd-a a drugi iz Nish-a u svakom slucaju bice update dogadjaja...

p0z drugari...

[Feko]

Super su ti ispale. Jel ti stizu svi dijelovi ili neki fale?

[[eDo]]

Poz Feko druze...Pa svi stizu tranzistori su mi bili problem ali ih je drug kupio u Nish-u i poslao poshtom a ovo ostalo otpornici diode to je poruceno u kelco pa ce moj brat da preuzme danas u Beograd-u poshto je i otishao u Beograd zbog koncerta Pilota. Mom ortaku odavde radim 500 plocica nekog uredjaja za PS3 koji koristi isti PIC18F2550 pa do 5-tog stizu 80 komada iz inostranstva po ceni od 3 dolara U svakom slucaju vec sam neke delove izlemio koje sam imao nove inache na programatoru nece biti recikliranih delova...

Krajnja varijanta mi je bila da nisam nashao ove tranzistore da ubacim polovne 2N3904 i 2N3906 koje imam u izobilju http://www.reprise.com/host/circuits/images/to-92.gif" onclick="window.open(this.href);return false; ali sam se snashao...
Bice update dogadjaja kako budem radio

p0z svima...

[[eDo]]

Cekam srce

http://img638.imageshack.us/img638/5536/img1519w.jpg" onclick="window.open(this.href);return false;

Buni me jedna dioda...Naime nije obelezena kao zener vec kao obicna dioda a pored nje pishe 4,3V. Da li to znaci da je zener?

[[eDo]]

Stiglo i srce danas Sutra idem da isprogramiram PIC poshto mojim allpic-om ne moze da se isprogramira konacno cu da predjem na USB...Da li neko ima ideju kako napraviti onakvu plocu za PIC-eve i eprome kao ovaj lik sa ovog sajta http://www.013electro.tripod.com/slike/" onclick="window.open(this.href);return false; ... OMPLET.jpg

[pedja089]

Daj link ponovo, pa da vidimo sta trebas...

[[eDo]]

Jao Pedjo guta linkove forum strashno...Pa hteo sam ovako neshto da dizajniram sa socket-ima za razne piceve http://www.013electro.tripod.com" onclick="window.open(this.href);return false; tu ima pickit2 slicica a evo pokushacu ponovo da postavim direktan link do slike http://www.013electro.tripod.com/slike/ ... OMPLET.jpg" onclick="window.open(this.href);return false;
http://www.013electro.tripod.com/slike/ ... OMPLET.jpg

[pedja089]

A to ti je bar lako...
Uzmi ALL PIC, "odseci" mu deo sa elektronikom, ostavi samo ICSP konektor i podnozija
Mozes se malo poigrati u korelu ili eaglu, ima plocica i za jedno i drugo, i to je to.
Raspored pinova na ICSP konektoru je isti, tako da stavis zensku letvicu, ili kako ih vec zovete, i samo ubodes pickit...
Ja sam za easypic5 napravio plocicu sa ZIF podnozijem, na kojem sam isprespajao sve sto se dalo, da mogu programirati 8/18/40 pinske kontrolere... Samo na kraj kabla stavio dip konektor...
Istu tu plocicu sam koristio i za pickit3...
Ali sad u 99,9% slucajeva ostavim ICSP konektor na ploci, i samo ubodem kabal...

[[eDo]]

U celom gradu nemogu a nadjem nikog koji ima programator za PIC18F2550 a posedujem AllPic Prog...

[[eDo]]

Pedjo u pravu si za ovo kopiranje sa allpicprog-a ali ja bih hteo da ubacim sve na jednu plocu...Znaci hteo bih da mogu da programiram PIC10, PIC12, PIC16, PIC18 u pakovanjima DIP8, DIP14, DIP18, DIP20, DIP28N i DIP40 i neznam dal bi bio veliki sex da se ubace i epromi sve na jednoj ploci...I video sam da je onaj lik ubacivao neke otpornike u ploci za PIC a neznam bash cemu sluze ti otpornici...Ajd ako moze mala pomoc oko pic-eva i nozica a ja cu da nacrtam PCB i da objavim naravno sve

p0z

[[eDo]]

Pedjo druze jer bi ovako ishla veza? To su trenutno 2 plocice odvojene ali bi mogao da ih spojim...

ICSP Konektor pinovi:
1 - VPP/MCRL
2 - VDD
3 - GND
4 - ICSPDAT
5 - ICSPCLK
6 - AUX

http://img833.imageshack.us/img833/7417 ... apteri.png" onclick="window.open(this.href);return false;
